天然气流量计面向未来的高效、便捷、科学应用方案浅析

jayffe 2020-05-30 技术文献 6387 0


      由于天然气的流量计量与企业的经济效益和用户的利益有着直接的关系,因此人们对于天然气流量计量的准确性提出了更高的要求。

天然气作为清洁能源,得到了越来越多的利用,在能源结构的比例逐年增加。随着我国西气东输工程建设的进行,天然气的覆盖面也越来越广泛,因此天然气流量测量就成为一个重要的环节。天然气的流量测量目前主要应用于贸易结算较为常见,我国天然气贸易计量是在法定要求的质量指标下以体积或能量的方法进行交接计量,现阶段基本上以体积计量为主。

由于在工业生产中涉及到的介质不仅有固体,还有液体和气体,他们都需要进行准确的流量检测与控制。伴随着科学技术的不断发展,无线通信技术与电子信息技术在流量计量方面发挥了巨大的作用,随着我国新基建关于5G技术的大力建设与推广应用,流量计量仪表的物联应用也面临了发展的黄金阶段,现阶段无论是对流量计量仪表数量的需求还是对流量计量仪表质量的需求都有了更高的指标。

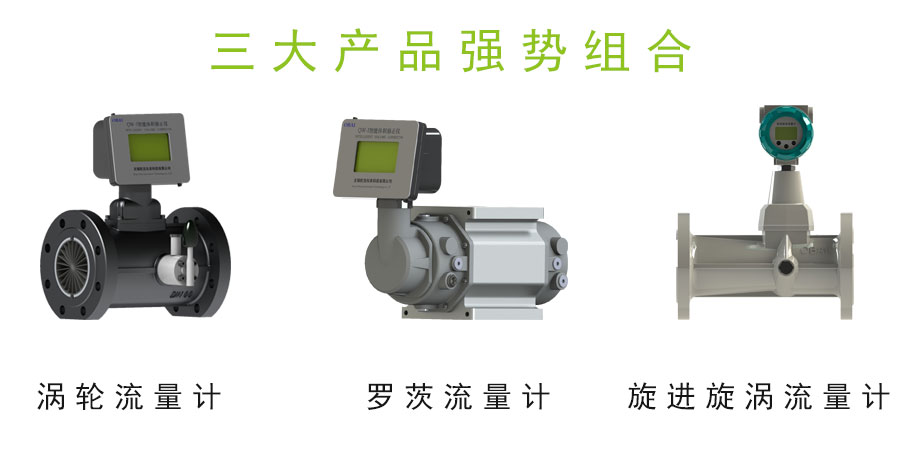

我公司目前用于天然气流量测量的主流流量计产品大致有:气体涡轮流量计、气体罗茨流量计旋进旋涡流量计等。下面我们就这些流量计特点优势以及智慧物联和预付费充值等应用方面做简单应用方案分析。以期对您的企业发展带来更科学、便捷、高效的管理运作。

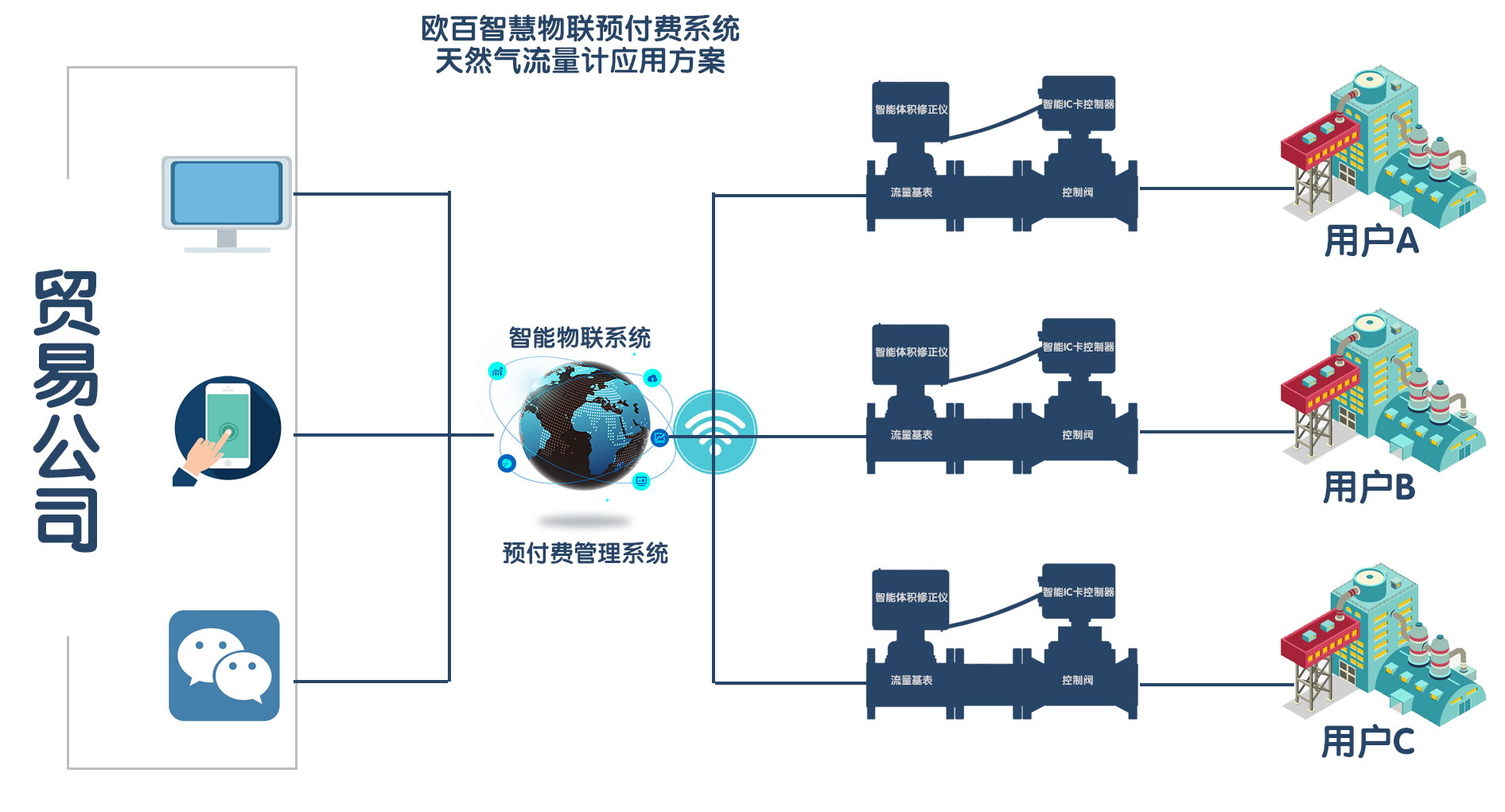

本方案由三部分组建,

                       1.数据采集部分:天然气计量仪表

                       2. 计量计费管理部分:智能IC卡控制器与预付费充值管理系统

                       3.仪表设备管理部分:智能物联远程管理控制系统











一、天然气计量仪表产品:

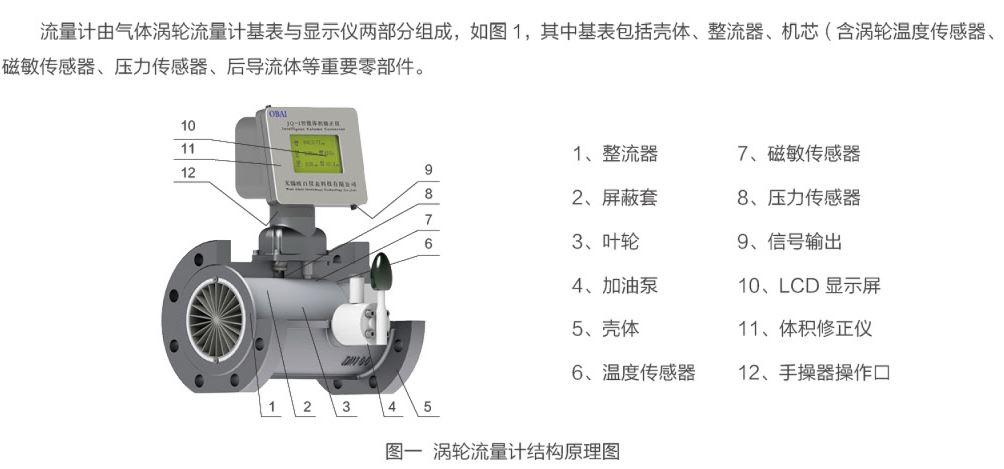

1.OBLWQD系列气体涡轮流量计



概述:

OBLWQD系列气体涡轮流量计是我公司在总结多年涡轮流量计设计和生产经验的基础上,经过精心研制开发,向用户提供的一种高精度、高可靠性的新型精密计量仪表,该流量计适用于各种单相气体的测量,是城市燃气、石油、化工、电力、冶金等行业用气计量的理想产品。

本产品符合GB/T18940-2003/ISO 9951:1993《封闭管道中气体流量的测量涡轮流量计》国家标准和检定规程JJG 1037-2008《涡轮流量计》。


主要特点:

● 测量精度高、重复性好、量程比宽(可达1:20或更宽)

● 采用纯进口轴承和即时注油系统,使流量计摩擦阻力小、密封性好、使用寿命长;

● 采用精心设计的反推结构和独特的机身构造,确保轴承长期运转的可靠性;

● 内嵌防雷击、防浪涌、脉冲群抑制等保护电路,外输接口均实现电气隔离设计,抗干扰强可靠性好;

● 采用高精度数字温度传感器和数字压力传感器,且数字压力传感器自带温度校正功能,压力检测精度高、长期稳定性好,温漂小;

● 抗强磁干扰,可以防偷盗气;

● 智能一体化设计,可动态检测介质的温度、压力,并进行自动补偿和压缩因子修正,直接显示气体的温度、压力、瞬时工况体积、瞬时标况体积、以及工况累计体积、标况累计体积、电池容量;

● 先进的双电源微功耗高新技术,整机功耗低,既能凭借内置电池长期稳定工作(锂电池可以使用5年),又可接外供电源运行;

● 大屏幕背光LCD显示(仅在外供电时),在较暗环境中可清晰直读;

● 仪表可以输出脉冲信号,也可以根据用户需要输出4~20Ma标准模拟信号;

● 可以输出IC卡定量脉冲信号,与IC卡控制器搭配使用;

● 采用RS485接口MODBUS协议:可与专用MODEM搭配,通过网络构建自动读表管理系统,自动化程度高;

● 采用EEPROM数据存储技术,设置参数断电后可长期保存。重要的数据双备份计算,重要的数据同时存储在二个存储器内,确保数据安全;

● 内部电池低电量自动报警(≤3.2V),提醒用户及时更换电池;

● 意外断电自动保存数据,防止数据丢失;

● 外部电路和主电路隔离,隔离电压高达1000V;

仪表具有防爆功能,防爆标志ExiaIICT4(本安型);流量计外壳防护等级为IP65.

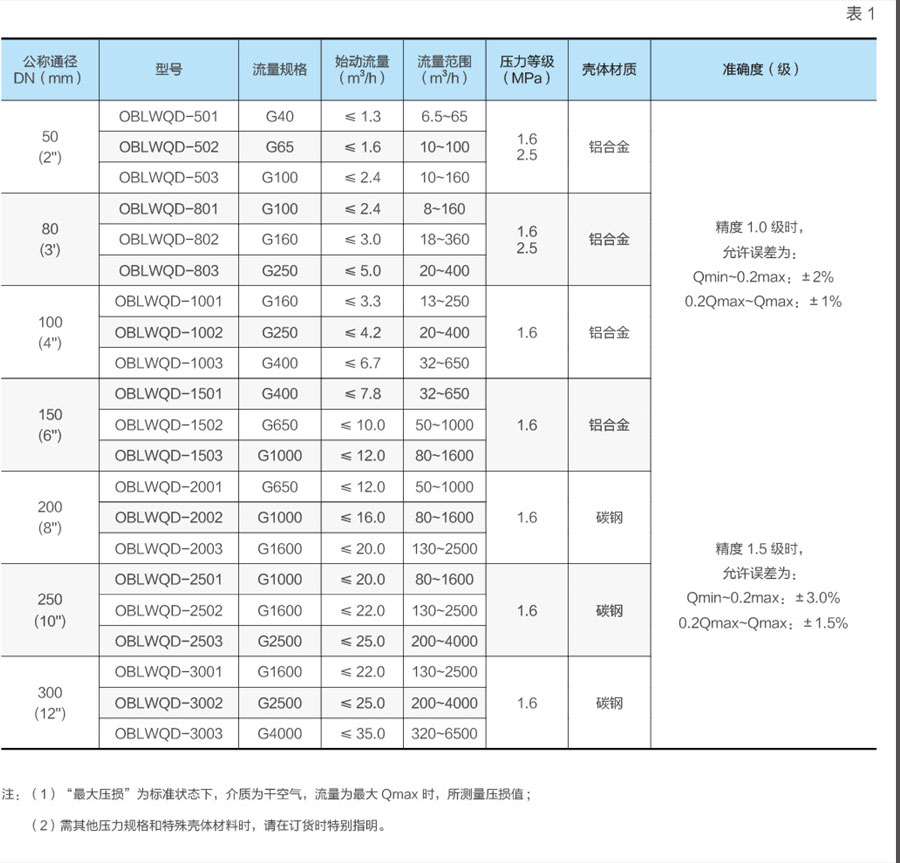

选型参数指标:

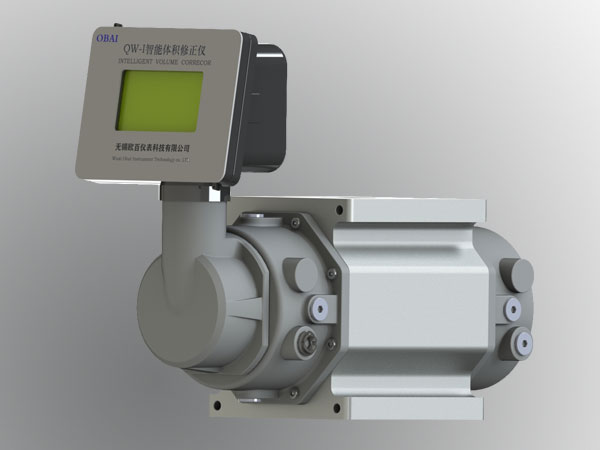

2.OBLQ系列气体罗茨流量计



概述:



OBLQ气体罗茨流量计是精确测量气体流量的仪表,基于容积式测量原理,用于精确计量流经封闭管道的气体流量。

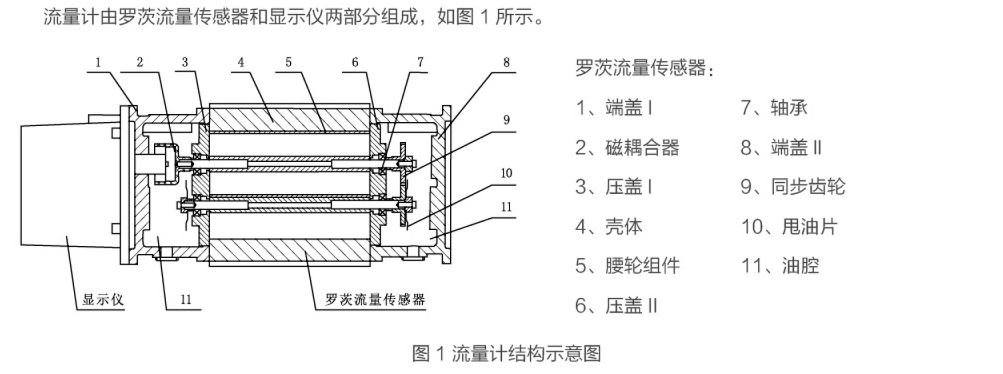

该流量计由罗茨流量传感器和显示仪两部分组成,可适用于测量天然气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体,主要应用于餐饮、宾馆等行业的燃气商业结算,输配官网燃气计量,燃气调压站计量,工业和民用锅炉等燃气计量,也可用做标准流量计。


主要特点:



    准确度高、重复性好。内部转子经精密加工和平衡检测、无接触旋转以及对轴承良好润滑,确保流量计准确度不变,工作寿命长;

    始动流量小,范围度宽,压力损失小;

    流量计前后不需要直管段,计量准确度不受压力和流量变化的影响,可以安装在环境狭窄的场合;

    通用性好,所有规格罗茨流量传感器均可使用通用的显示仪;

    配置RS485通讯接口和专用信号集中器配套,可通过GPRS、Internet组成远程数据采集及监控系统,便于数据的集中采集和实时管理;

    内嵌防雷击、防浪涌、脉冲群抑制等保护电路,外输接口均实现电气隔离设计,抗干扰强可靠性好;

    可内嵌无线通信模块、多种工作模式可配置选择,GPRS模块可由内置电池供电工作实现有限次数的数据传输,使用方便;

    温度、压力可根据实际情况设置为采集和不采集两种模式;温度、压力采集的时间间隔可设置,在不采集模式下,可取机内温压设置值;

    在温度、压力出现故障情况下,使用替代温度、压力值进行计算,避免累积量大范围偏差现象,并且可以查看故障情况下的错误标况累积量和错误工况累积量;

    采用高精度数字温度传感器和数字压力传感器,且数字压力传感器自带温度校正功能,压力检测精度高、长期稳定性好,抗强磁干扰,可以防偷盗气;

    具有实时检测修正仪开盖及闭合状态,且有参数修改操作状态,并存储操作事件和时间;

    具有数据防篡改功能,并自动记录关键数据修改;

    具有实时数据存储功能,可防止更换电池或突然掉电时数据丢失,在停电状态下,内部参数可永久性保存;

    仪表具有防爆功能,防爆标志为ExibIIBT4Gb,可工作在危险区域0区、1区和2区;

    流量计外壳防护等级为IP65

 本产品为本安型防爆设计生产,经国家防爆电气产品质检中心检验合格,符合国家标准GB3836.1-2010和GB3836.4-2010的有关规定。

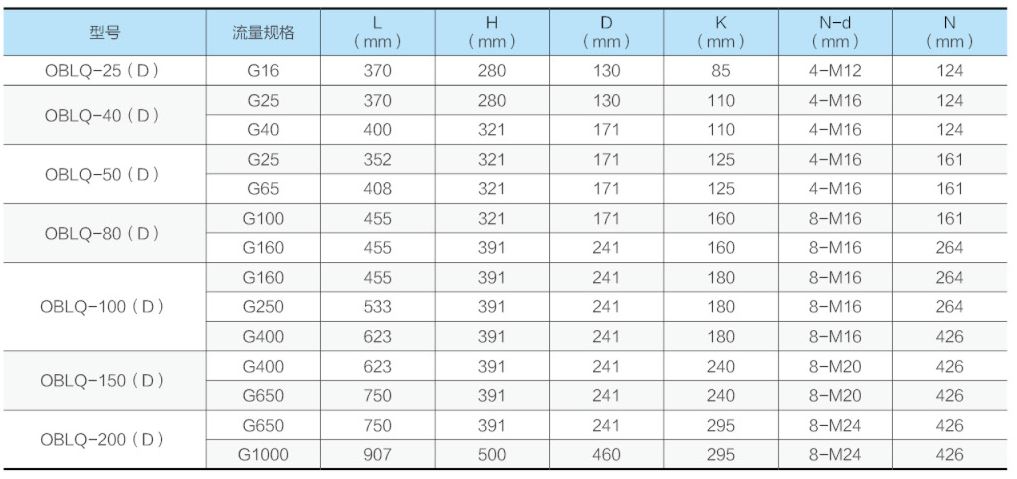

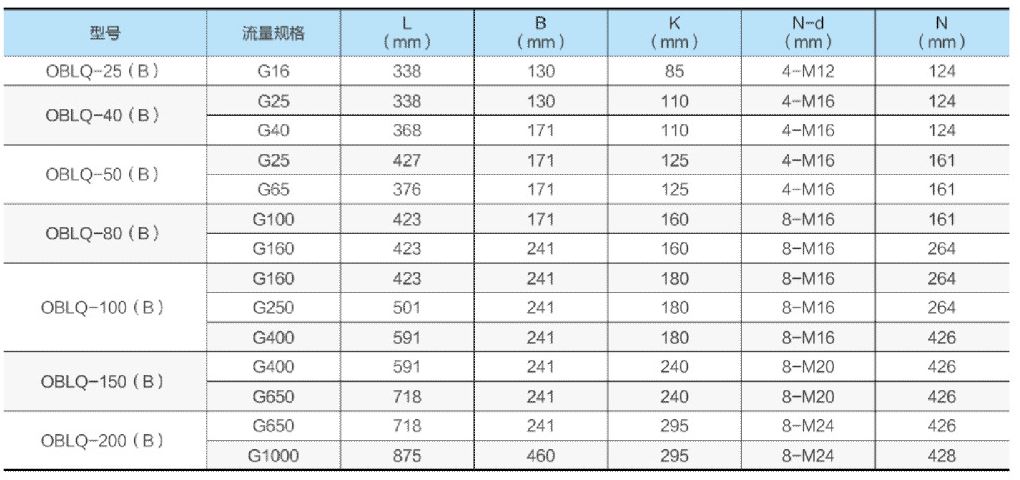

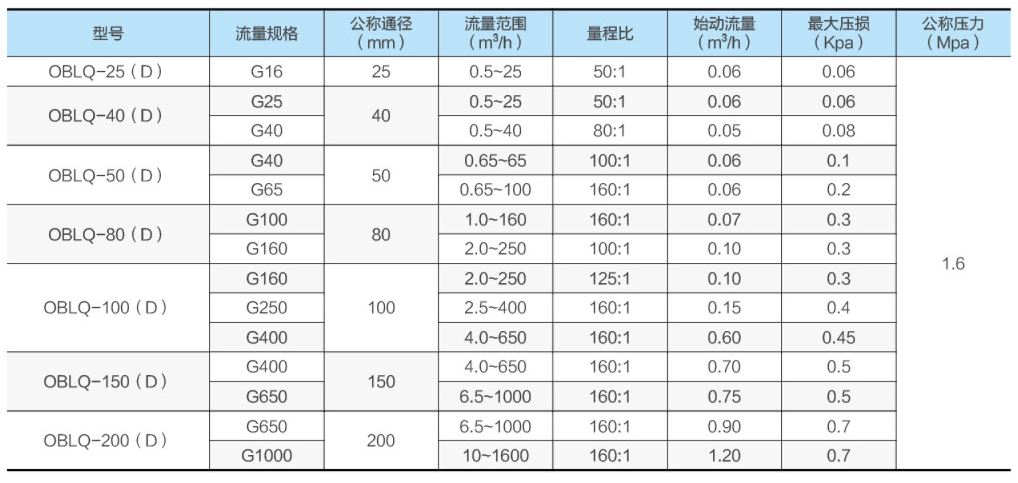

 基本参数:

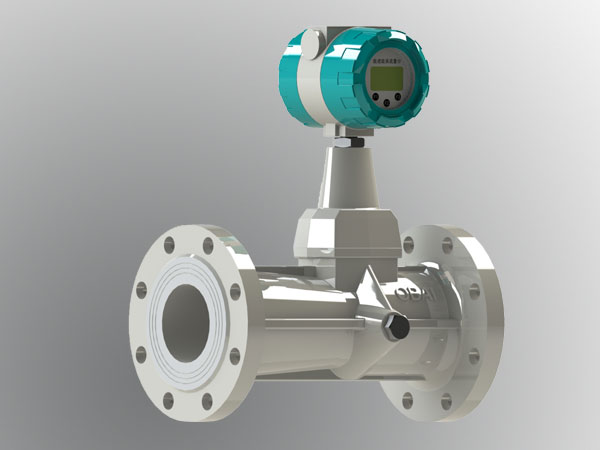

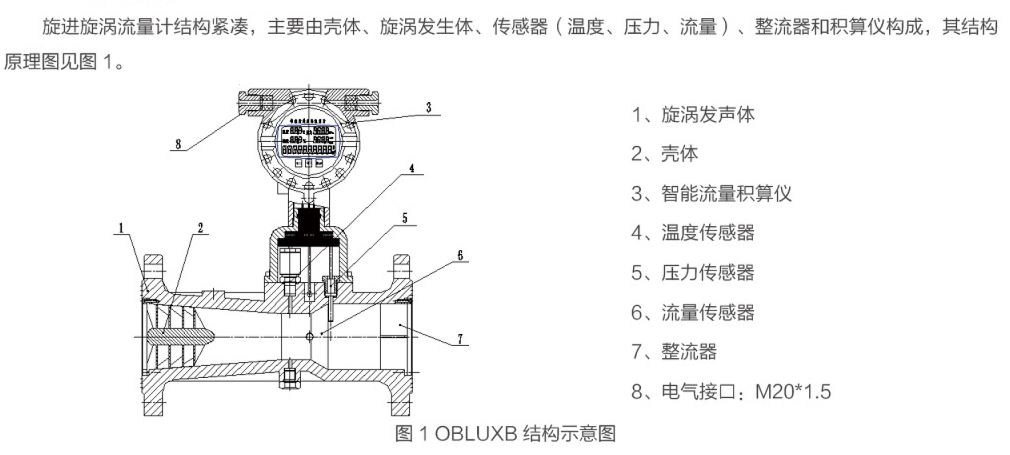

3.OBLUXB系列旋进旋涡流量计



概述:

     OBLUXB系列旋进旋涡流量计是用于精准测量气体介质流量的一种速度式流量计,具有计量精度高、重复性好、测量范围宽、安装简单、维护方便、使用寿命长、操作使用方便等优点。并且仪表考虑到气体的可压缩性,体积量与介质温度、压力的变化将工况流量直接转化为标况流量,保证测量的准确性。

     本仪表适用于石油、化工、航空航天、科研部门、化工产业等领域中的气体测量,可用于天然气、煤气、丙烷、空气、氨气等气体的测量和计量,用于用户之间的贸易计量以及工业生产之间的过程控制。


 主要特点:

●测量精度高、重复性好、量程比宽(可达1:15或更宽)

●采用进口采集芯片,保证测量的准确和可靠性,使用寿命更长;

●采用整体设计,测量部分无可动部件,稳定可靠,适用于长期使用稳定性;

●仪表本身结构独特,优化了引导固定叶轮,并对整体的类文丘里管线做了多元优化,整体提高仪表性能,前后直管段要求较低,最低可做前3D后2D

●采用双探头对称测量技术,大幅度提高信号强度,使传感器能准确的检测出信号,并抑制由管线震动引起的干扰;

●智能一体化设计,可动态检测介质的温度与压力,并进行自动补偿和压缩因子修正,直接显示气体的温度、压力、瞬时工况体积、瞬时标况体积以及工况累计体积、标况累计体积、电池容量等;

●先进的双电源微功耗高新技术,整机功耗低,既能凭借内置电池长期稳定工作(锂电池可以使用5年),又可接外供电源运行;

●大屏幕背光LCD显示(仅在外供电时),在较暗环境中可清晰直读;

● 仪表可以输出脉冲信号,也可以根据用户需要输出4~20Ma标准模拟信号;采用RS485接口MODBUS协议:可与专用MODEM搭配,通过网络构建自动读表管理系统,自动化程度高;

● 可以输出IC卡定量脉冲信号,与IC卡控制器搭配使用;

● 采用EEPROM数据存储技术,设置参数断电后可长期保存。重要的数据双备份计算,重要的数据同时存储在二个存储器内,确保数据安全;

● 内部电池低电量自动报警(≤3.2V),提醒用户及时更换电池;

● 意外断电自动保存数据,防止数据丢失;

● 外部电路和主电路隔离,隔离电压高达1000V;

仪表具有防爆功能,防爆标志ExiaIICT4(本安型);流量计外壳防护等级为IP65.

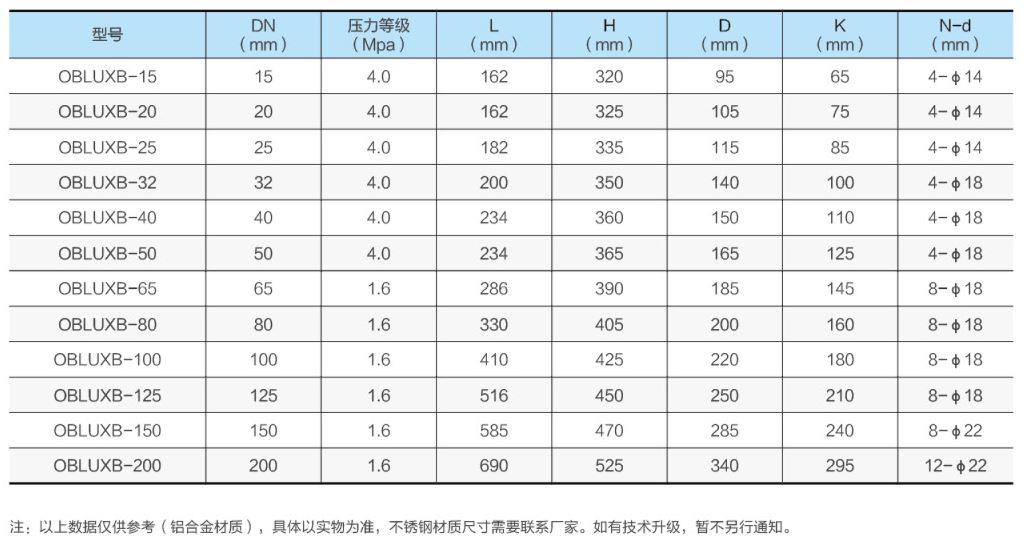

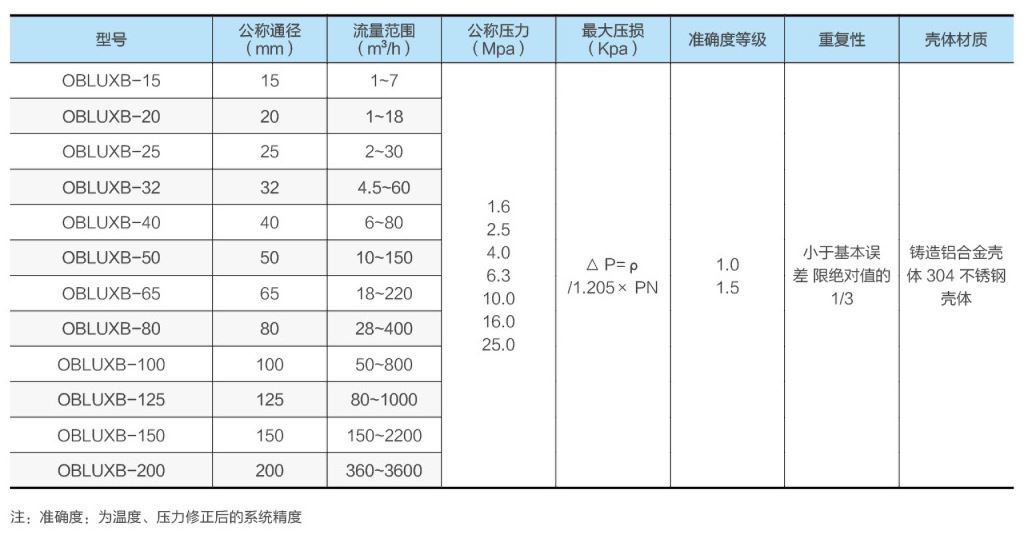

基本参数:






二、IC卡控制器与OBAI智能预付费充值管理系统



概述:

随着燃气行业计量技术的不断成熟、计量方案的多元化,智能化的收费系统可以完美解决供应方的收费管理工作,配合先进的支付技术,能够大幅减少工作量、降低劳动成本、提高工作效率。



OBLCK系列智能IC卡控制器是我公司综合众多用户的使用需求,研制开发的一种新型预付费智能控制器。该产品拥有自主知识产权,其关键技术国内领先。该控制器与各种流量计配套可组成智能IC卡计量系统,并配合我公司开发的智能设备管理(预收费)系统完成工商业用户的预付费和计量工作。


IC卡控制器符合GB3836.1-2010《爆炸性环境第1部分:设备通用要求》、GB3836.4-2010《爆炸性环境第4部分:由本质安全型“i”保护的设备》标准,防爆标志为EXibllBT3 GB,经国家防爆检测中心检验合格,并取得防爆合格证;适用于1区、2区,含有IIA~IIB类,T1~T3爆炸性气体混合物场所。



本系统是一卡对一表的IC卡预付费系统,分IC卡管理系统和IC卡控制器,用户首先由IC卡管理系统开户,登记用户资料,之后通过IC卡购得使用气量,将IC卡插入IC控制器后,气量输入到控制器内系统,卡中气量被清零。



控制器根据当前控制阀内气量情况和监控到的本身控制阀的电池情况以及流量计电池情况来决定阀门的开和关,满足气量充足、电池供电正常的情况下,阀门会自动打开(若选用开阀卡管理方式时,必须插入开阀卡后,控制阀才能打开)。



当流量计有流量信号输入时,IC卡控制器液晶显示的剩余气量会自动递减。



IC卡控制阀正常工作时,控制器液晶显示剩余气量和累计气量以及整个系统的状态,包括IC卡控制阀电量是否充足、流量计电量是否充足、气量是否充足、阀门的开关情况有无异常操作等标记。



为方便用户管理,本系统管理者可通过电脑端、手机APP和微信小程序端查看和管理所有联网设备的运行情况。


 系统性能概述:



●本控制阀常规工作压力最大为0.4MPa,最大口径为200mm;

  可选定制类最大工作压力可达6.0MPa,最大口径可达500mm,使用DC24V供电。

●采用先进的开阀机构, 确保阀门的可靠开启。

●创新型的可旋转表头设计,可适应任何安装环境。

●采用最高级别的本安型电气防爆设计,彻底杜绝电动阀门的安全隐患。

●微功耗单片机系统设计,全活动工作模式,2节1号锂电池串联,工作时间可达3年以上。

●一次购气量最大可达1亿m³,方便大流量工业用户购气。

●支持金额充值和气量充值,可使用价格调整卡便捷调整气价。

●采用逻辑加密和动态数据加密双重加密技术,确保卡数据的安全以保障用户利益。

●系统可发行用户卡、气量转移卡、管理卡、开阀卡等多种卡,方便用户使用和客户管理。

●管理系统具有自动识别的补卡机制,确保燃气公司的利益。

●可采用开阀卡控制大流量用户频繁开关阀门,保证大流量燃气设备用气安全。



若需要了解更多应用方案,欢迎致电我公司技术部,我们会根据您的具体情况为您定制更便捷、高效、科学的应用组合方案。
