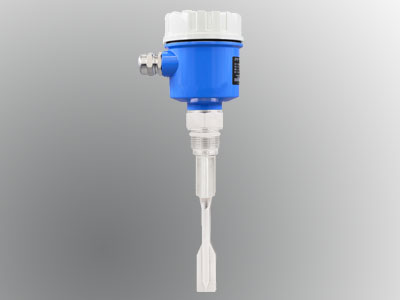

OBAI-YCKG型音叉开关

jayffe 2020-05-11 温压物位 1674 0

一.概述

音叉开关是利用压电晶体以及音叉的固有频率对音叉棒进行驱动以及信号反馈,使音叉棒产生共振,当有料位接触音叉棒时,使音叉棒产生反馈回来的频率信号,当电路侦测到这个反馈频率信号降低时转换成一个节点讯号的输出。被测物包覆于音叉棒时所产生的阻尼作用而使音叉棒震动频率降低,并且输出一个开关信号。因内部并无信号放大电路,可免除因物料性质改变而必须时常调整灵敏度的困扰。

当音叉开关用于低报警(或低位控制)用途时,容器内介质向下排放流经音叉,当低于音叉特定位置时,引起固有频率的变化,这一变化被电子元件检测,从而切换输出状态;当用于高位报警(或高位控制)用途时,容器内的介质上升并与音叉接触,引起固有频率的变化,从而切换信号输出状态。

二.优势特点

精巧体积,测量灵敏



精选材质,无需调校



性能稳定,直观显示





三.技术参数



供电电源:24VDC  220VAC

功率等级:≤1W

输出方式:1组继电器输出

响应时间:约1秒

延时时间:0~50秒可调

工作压力:≤2MPa

介质比重:>0.6KG/㎡

环境温度:-30℃~150℃

环境湿度:0~85%

连接方式:G1螺纹/可配法兰

测量介质:液体、固体粉料(腐蚀、高温、高压等介质需定制)
