一、用途
OBAI-ZO4系列智能氧化锆氧量分析仪是一种实用可靠的自动化分析仪表。能与各种电动单元仪表、常规显示记录仪表及DCS集散控制系统配合作用,可对锅炉、窑炉、加热炉等燃烧设备在燃烧过程中所产生的烟气含量进行快速、正确的在线检测分析。以实现低氧燃烧控制,达到节能目的,减少环境污染。

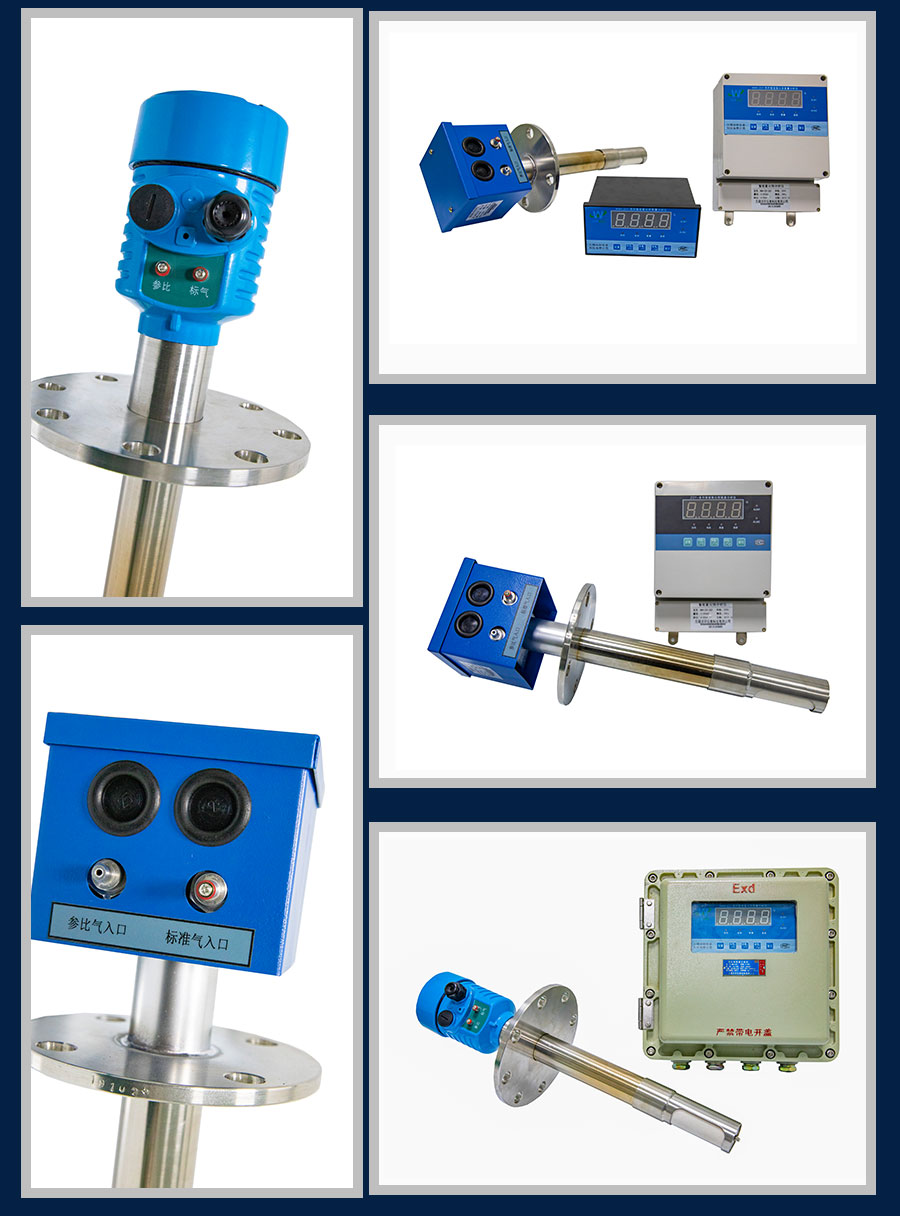

OBAI-ZO4系列智能氧化锆氧量分析仪有ZOY型氧化锆探头(一次仪表)和ZOY氧量变送器(二次仪表)二部分组成。

二、工作原理

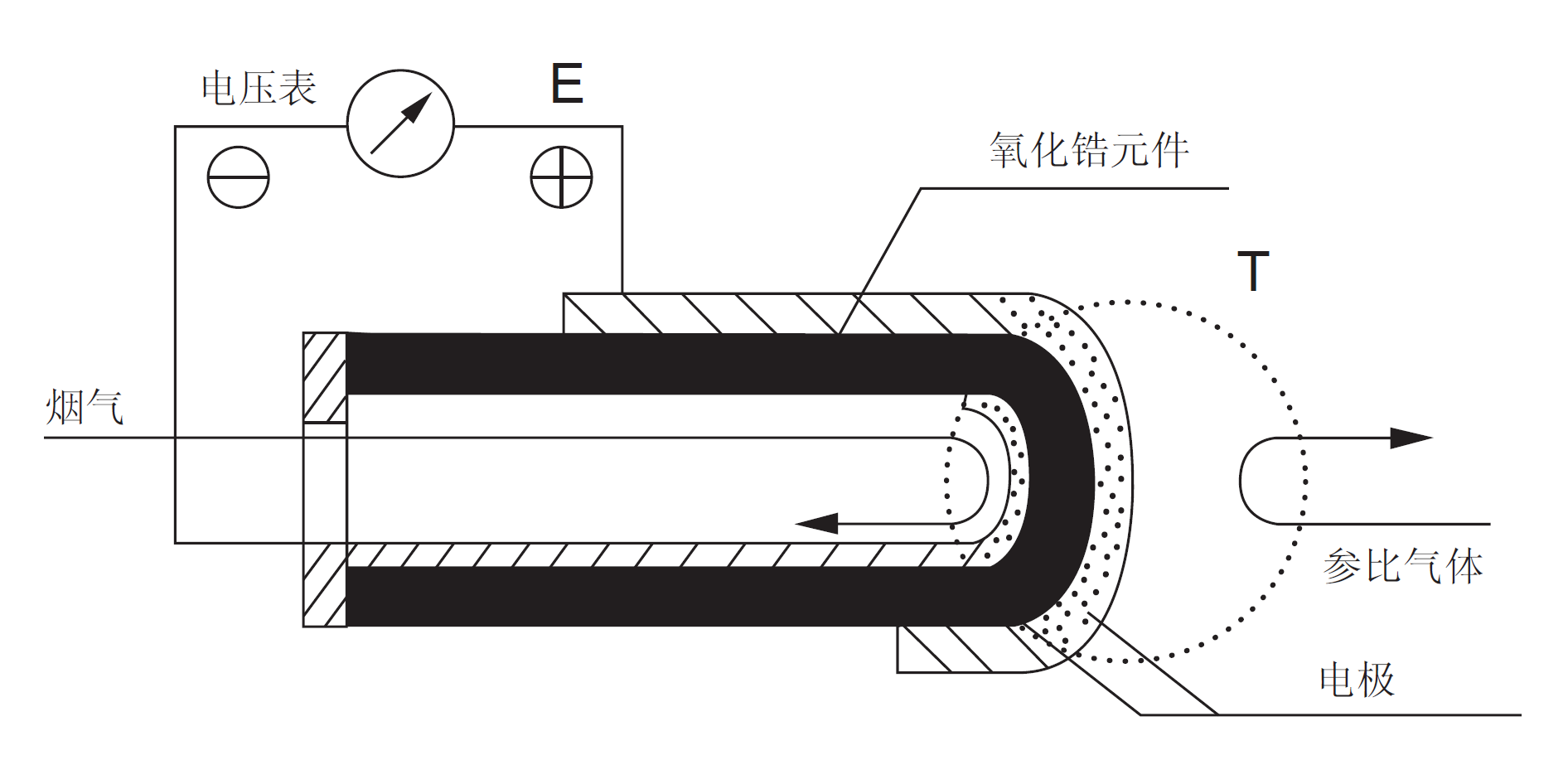

1、氧化锆锆管是一种金属氧化物,在高温下形成固态电解质具有传导氧离子的特性。被测气体(烟气)通过探头过滤器,进入氧化锆锆管的内侧,参比气体(空气)通过自然对流进入探头氧化锆锆管的外侧。当锆管内外侧氧浓度不同时,在氧化锆锆管内外两侧间会产生氧浓差电动势。


这种氧浓差电动势可用奈斯特(Nerast)公式表示如下:



式中:EZ—气浓差电动势,单位mV

     R—理想气体常数,8.314焦耳/度·克分子

     T—绝对工作温度K,273.16+T℃

     n—参加反应的电子数,为4

     F—法拉弟常数,96500库仑

     PA—参比气体(空气)尝试取20.6%

     PO—被测气体(烟气)浓度,单位%

  在参比气体气体确定下,氧化锆探头输出的气深度差电动势Ez仅于探头工

作温度和被测气体浓度成函数对应关系。

  2、ZOY型气量变送器主要作用就是将气化锆探头输出的气浓差电动势Ez转

换成与被测烟气含气量成线性关系的电流信号输出。


三、型号规格及技术指标

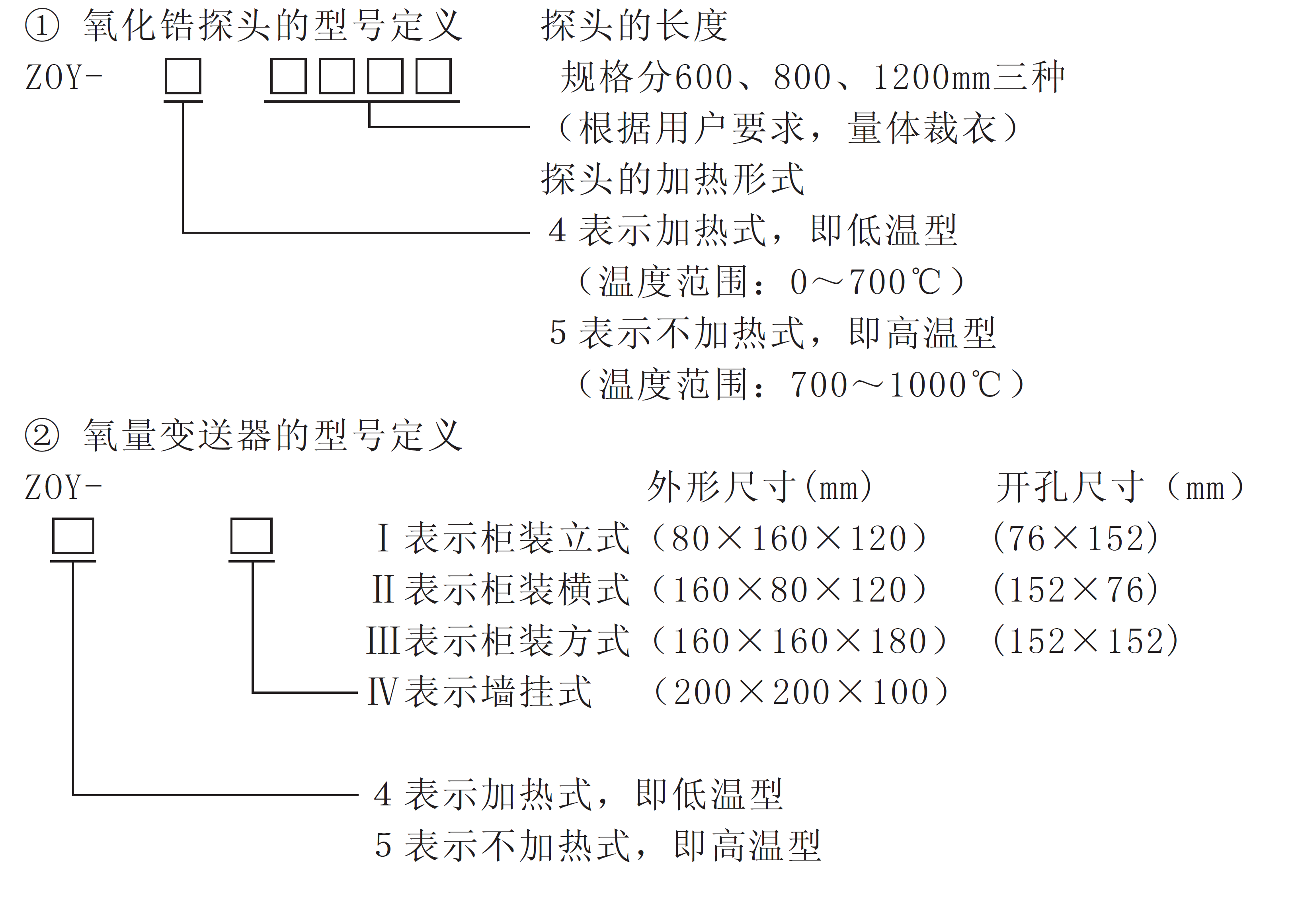

3.1 型号规格



3.2技术指标
① 基本误差:<±2%F?S,仪表精度1级
② 量 程:0~5%O2;0~10%O2;0~20%O2;0~25%O2
③ 本底修正:-20mV~+20mV
④ 被测烟气温度:ZOY-4型低于700℃(低温型)ZOY-5型700~1200℃(高温型)
⑤ 输出信号:可扩展双路隔离输出,0~10mADC和4~20mADC,采取光电隔离,直接和计算机联网。
⑥ 负载能力:0 ~1.2ΚΩ或0~600Ω
⑦ 环境条件:0~50℃;相对湿度<90%
⑧ 电 源:220V±10%,50Hz
⑨ 功 耗:变送器约8W,加热炉平均约50W
⑩ 响应时间:90%约3秒
氧化锆探头加热炉升温时间:约20分钟
氧化锆探头寿命:氧化锆管按国际GB11169-89保用一年。主体寿命5年以上。



3.3 规格尺寸

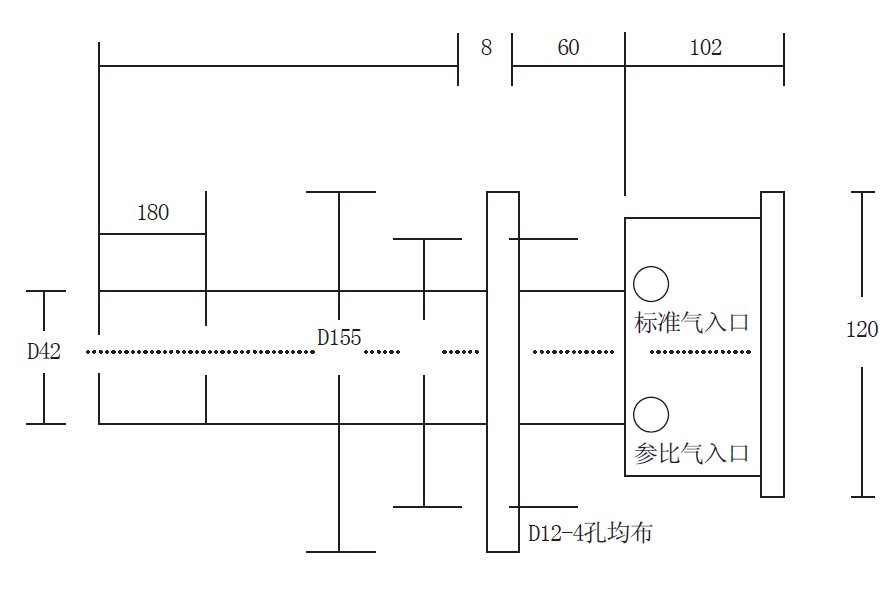

① 氧化锆探头的外形尺寸:单位mm (图二)

L=400、800、1200


四、氧化锆探头的安装
氧化锆探头安装
⑴ 安装点的选择:
探头安装点的烟气温度应符合小于600℃的要求,一般来说,烟气温度低,探头使用寿命长,烟气温度高,使用寿命短。探头不能安装在烟气不流动的死角,也不能安装在烟气流动很快的地方(如有些旁路气道的扩容腔内)。
另外要求烟道漏气较小,探头安装维修方便,对于中、小型锅炉,建议安装在省煤器前过热器后,因为锅炉系统烟气流向从炉膛到汽包,经过过热器、省煤器、空气预热器,由引风机经回收处理后从烟囱排放。如果测点过于靠近烟气炉膛出口,由于温度过高,流速较快,将对探头不锈钢外壳形成冲刷腐蚀,减短使用寿命;如果测点过于偏后,由于烟道系统中漏气现象,将造成测点处氧量值偏高,不能如实反映炉膛中的烟气氧量。
⑵ 炉墙上的探头固定法兰:
用钢材做成如图六形状的过渡架,过渡架的法兰能直接焊在炉墙外壁上或埋入炉墙中,但要求气密牢固。过渡架另一端法兰是为固定检测器而设,因此必须与检测器固定法兰的螺孔相匹配。如果用Ф12mm安装孔,则在过渡法兰的Ф130mm圆上均布四个Ф12mm安装孔,使用4个M10×40的螺丝,将它与检测器的固定法兰紧固,为防止漏气,两法兰间可填充橡胶纸板密封圈。
⑶ 探头的安装:
探头的参比气是靠空气自然对流提供的,探头需水平安装,参比气和标准气接口相应朝下,探头安装法兰和过渡架法兰之间必须填橡胶纸板,以免空气漏入烟道,影响测量准确度。
探头端头必须离锅炉内壁150mm以上,使过滤器的多孔陶瓷暴露部份背对烟气的流向(过滤器方向可单独转动)以避免陶瓷体受气体冲刷,延长使用寿命。
当探头推入烟道时,为防止锆管爆裂,宜分段逐步推入,一般以10~20厘米/分钟为好。


说明:若需要详细的产品说明,欢迎您咨询公司客服。

无锡欧百仪表科技有限公司

电话:0510-82358878   83738168

手机:18661273788
